Aluminiowa Malowanie proszkowe linii produkcyjnej Immersion Tank podoczyszczanie Systemu

Aluminiowa Malowanie proszkowe linii produkcyjnej Immersion Tank podoczyszczanie Systemu

    • Aluminum Powder Coating Production Line With Immersion Tank Pretreatment System
    • Aluminum Powder Coating Production Line With Immersion Tank Pretreatment System
  • Aluminum Powder Coating Production Line With Immersion Tank Pretreatment System

    Szczegóły Produktu:

    Place of Origin: china
    Orzecznictwo: CE

    Zapłata:

    Minimum Order Quantity: 1pcs
    Packaging Details: Wood case
    Delivery Time: 4-6 weeks
    Payment Terms: T/T
    Supply Ability: 1pcs/month
    Skontaktuj się teraz
    Szczegółowy opis produktu

    Aluminiowa Malowanie proszkowe linii produkcyjnej Immersion Tank podoczyszczanie Systemu

    Szybkie Szczegóły:

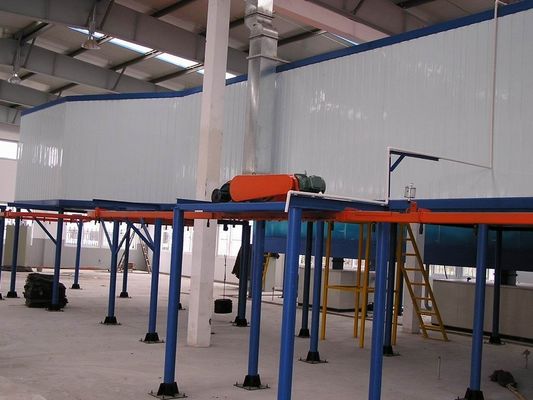

    1. Rysunek przedstawia suszarce wilgoci, jego obróbka wstępna jest dip-type, Przenośniki taśmowe w tej linii jest rytm kontrolowany.

    2. Wstępna obróbka ta powłoka linii produkcyjnej jest typu DIP, system przenośnika jest rytm kontrolowany. łańcuch przenośnika, drzwi pneumatyczne i działanie proszku zanurzania są sterowane przez PLC

    parametr ten projekt

    Nie.

    pozycja

    podstawą projektowania

    1

    obrabiany

    aluminium

    2

    Maksymalna grubość materiału

    ≤1.2mm

    3

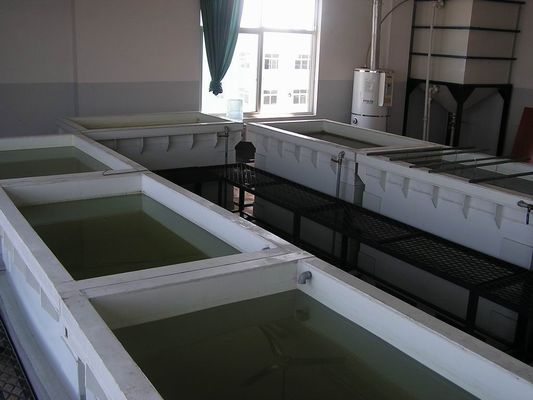

    Metoda obróbki wstępnej

    Zanurzanie wstępnie leczenie

    4

    metody natryskiwania sproszkowanego

    Manualna +

    5

    Maksymalny rozmiar obrabianego zawieszona na linii montażowej

    L x W x H = 6800 x 200 x 1900 (mm)

    6

    Maksymalna waga detalu

    ≤70Kg / wieszak (w tym równoważni)

    7

    metoda wiszące

    Podwójne punkty wiszące

    8

    Zawiesinę łańcuch przenośnika na linii produkcyjnej

    Model QXG-200, max 35 kg wagi wiszące

    9

    Nożyczki pitch filmu na linii montażowej

    7200mm / 2pieces

    10

    Sposób obliczenia prędkości na linii montażowej

    Szybkość przetwarzania: 0,8 m / min

    11

    Produkcja Zakres prędkości linii

    0 ~ 1.5m / min regulowana

    12

    Temperatura Proszek utwardzający

    180 ~ 200 ℃ (bezpośrednie ogrzewanie gaz płynny)

    13

    Czas Lakiernia proszkowa

    16min-20min (z wyjątkiem sekcji kurtynie)

    14

    Źródłem ciepła utwardzania tunelu

    gaz płynny bezpośrednie ogrzewanie

    15

    Odwodnienie pieca:

    ≤110 ℃ (gaz płynny bezpośredniego ogrzewania)

    Suszarka wilgoci

    Wielkość Wygląd: (L) x 7600mm (szer) x 2200mm (wys) 1850mm

    Materiał: płyta zewnętrzna, δ = 1,0mm walcowane na zimno ze stali tektury falistej

    Deska wewnętrzna, δ = 1,0mm ocynkowana płyta

    Izolacja thicknessδ = 100㎜,

    Materiał izolacyjny: Rockwool;

    Temperatura suszenia: ≤110 ℃ (aluminium)

    Najwyższa ogrzewania: 110 ℃ ≤60min,

    Spalanie gazu maszyna model: RIELLO FS20

    Wyjście ilości ciepła: 200.000 kcal / h,

    Sprawność wymiennika powietrza 90%,

    Parametry procesowe i materiały lista utwardzania tunelu

    Nie.

    Nazwa

    dane

    1

    Zewnętrzna wielkość tunelu suszącego:

    21000mm x 940 (1240) mm x 3720mm

    2

    Rozmiar wewnętrzny sekcji tunelu suszącego:

    (W) x 700mm (H) 3050mm (patrz układ)

    3

    Model tunelu suszącego:

    prosto-through

    4

    Grubość izolowanej płycie:

    ,

    Płyta boczna: 150mm, dach / dolna płyta: 150mm

    5

    Wewnętrzna i zewnętrzna płytka warstwy izolacyjnej:

    Płyta wewnętrzna: δ0.8 ocynkowana płyta, deska zewnętrzna: δ0.8 kolor powlekane pokładzie

    6

    Wysyłanie rurkę wiatru:

    δ 1.0mm deska ocynkowane

    7

    Naturalne Układ wydechowy:

    2 kawałki

    8

    Wysokość kontenery:

    430mm

    9

    Wysyłanie metodę wiatru:

    boczna wysłać stroną do góry do tyłu

    10

    Efektywna długość suszenie:

    O 18m (z wyjątkiem długości odcinka kurtyny powietrzne)

    11

    Czas pieczenia:

    O 16min-20min

    12

    Czas nagrzewania (pusty pieca):

    o 40min

    13

    Temperatura ogrzewania:

    Normalna temperatura ~ 200 ℃ regulowany

    14

    Czasy cyklu:

    Około 4 szt / min

    15

    200000 kcal wymiennik ciepła ze stali nierdzewnej

    1 zestaw

    16

    200000 KCI pole wymiany ciepła:

    1 zestaw (płyta zewnętrzna: δ1.o mm zimna płyta, wewnętrzna płytka: δ1.o mm ocynkowane board)

    17

    Thermal wywołanej projekt wentylatora:

    1set (4.0kW) z 6 # objętości powietrza wirnika o: 10000m 3 / h

    18

    Silnik spalin:

    1 zestaw FS20 (200000 kcal)

    19

    Maszyna Kurtyna powietrzna:

    2sets

    Powder Room sprayu i sala proszku izolacji pokój

    Nie.

    Nazwa

    dane

    1

    Zewnętrzna wielkość pokoju proszku:

    6000mm x 1400mm x 3600mm (patrz układ) (1set)

    2

    Materiał pokoju proszku:

    Płyta sidetopbottom: δ1.5mm zimna płyta (spryskiwanie powierzchni)

    3

    System obiegu zamkniętym

    1 zestaw

    4

    Automatyczne Opryskiwacz elektrostatyczne:

    6sets

    5

    Ręczny opryskiwacz

    2sets

    6

    Recykling 8 rdzeni

    górnego i dolnego urządzenia

    2 (płyta grzejna i zimna płyta zrobić) wysokość filtra: 660mm

    7

    Odzyskiwanie wentylator

    2sets (7,5 kW) Objętość powietrza: 10000m 3 / set

    8

    Przeciwwybuchowe świetlówka;

    Każdy jeden kawałek jednostronne

    9

    Izolatki:

    7,5 x 5,2 x 4,0 m, body Komora przyjmuje ramy ze stopu aluminium i 50㎜sandwich strukturę zarządzania

    Suspension System transportowy:

    Nie.

    Nazwa

    Specyfikacja

    1

    Model łańcucha Zawieszenie:

    QXG-200

    2

    Smoła:

    200mm

    3

    Jeden punkt podnoszenia:

    ≤35Kg (w tym rozrzutnika)

    4

    Całkowita długość łańcucha zawieszenie:

    82m
